Yapının Parçalara Ayrılması

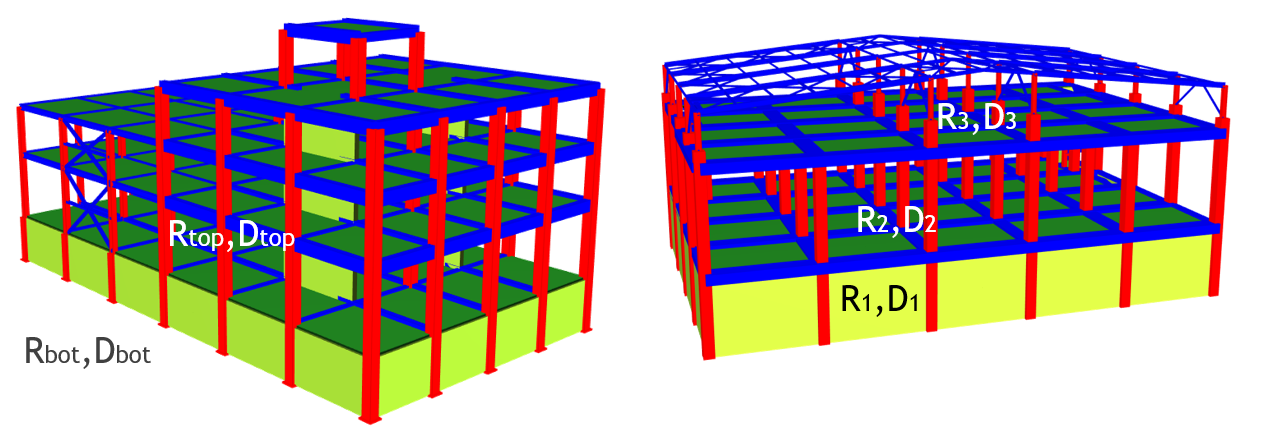

Bu komut ile daha çok "4.3.6. Binaların Üst ve Alt Bölümlerinde Farklı R ve D Katsayılarının Kullanılması" kısmına yönelik olarak, yapı parçalara ayrılabilir. Bu tip yapılar çözülürken farklı yaklaşımlar yapılabilmektedir. Yapı-zemin ilişkisinin de kesilmeyeceği şekilde aşağıda tanımlı modeller hesaplarda kullanılabilir:

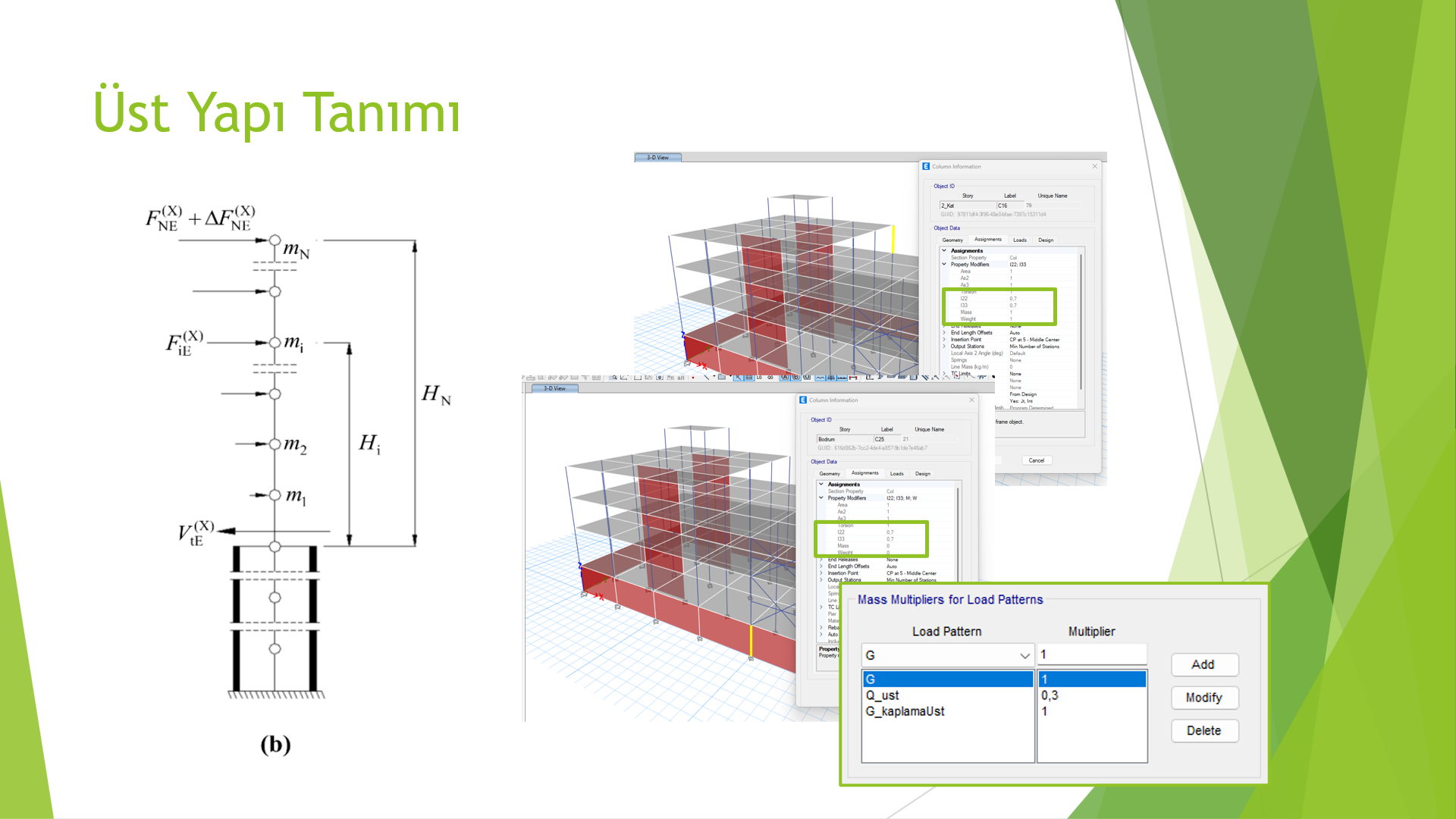

- ÜST MODEL: Etkin kesit rijitliklerinin tanımlı olduğu, kütlelerin bodrum üstünde tanımlı olduğu model. Bu modelden deprem yükleri ve depremli kombinasyonlar için düşey yüklerden oluşan kesit tesirleri alınır.

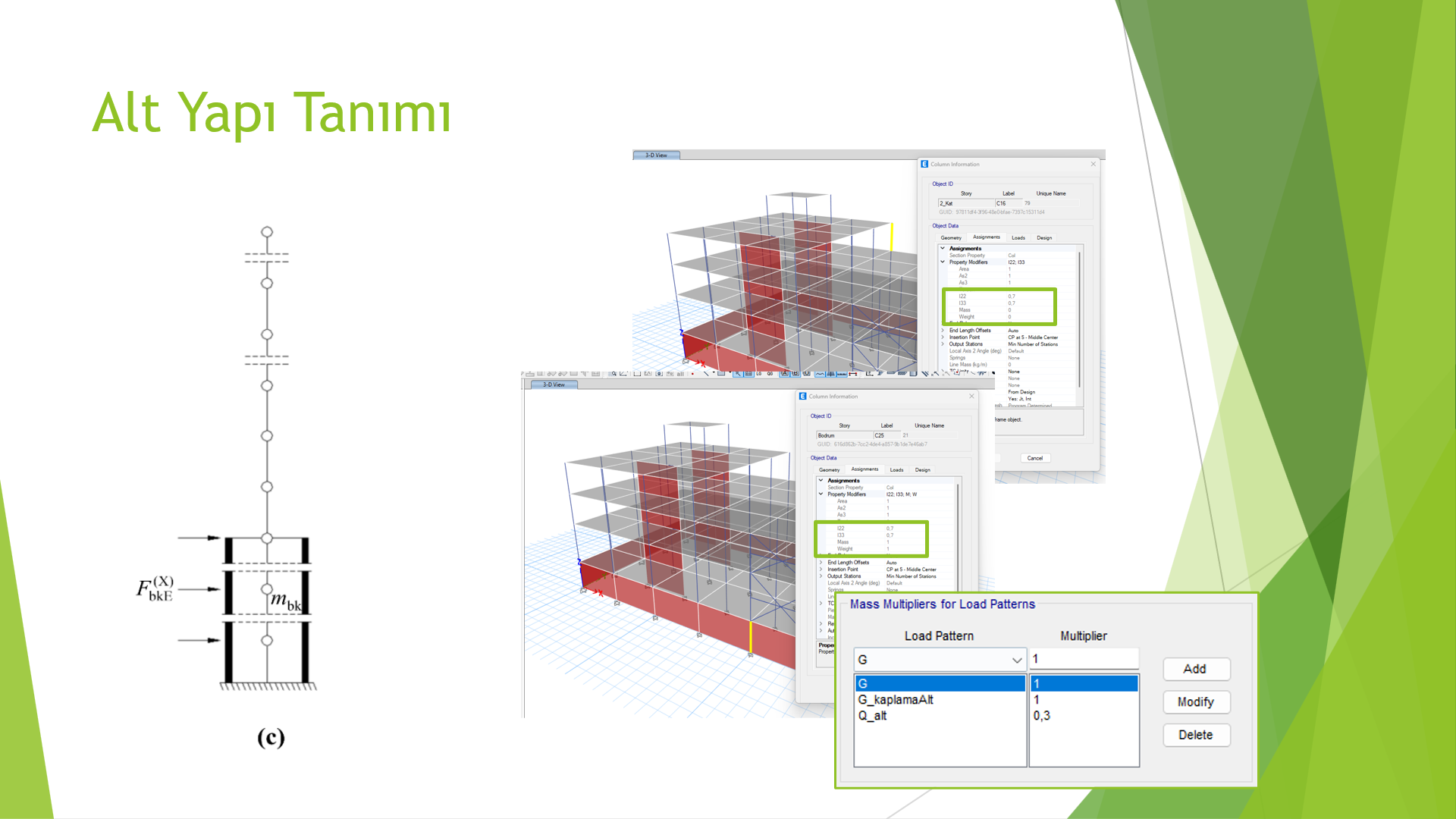

- ALT MODEL: Etkin kesit rijitliklerinin tanımlı olduğu, kütlelerin sadece bodrumda tanımlı olduğu model. Bu modelden sadece bodrum elemanlarına ait deprem yükleri alınır, "ÜST MODEL" deprem yüküne eklenir.

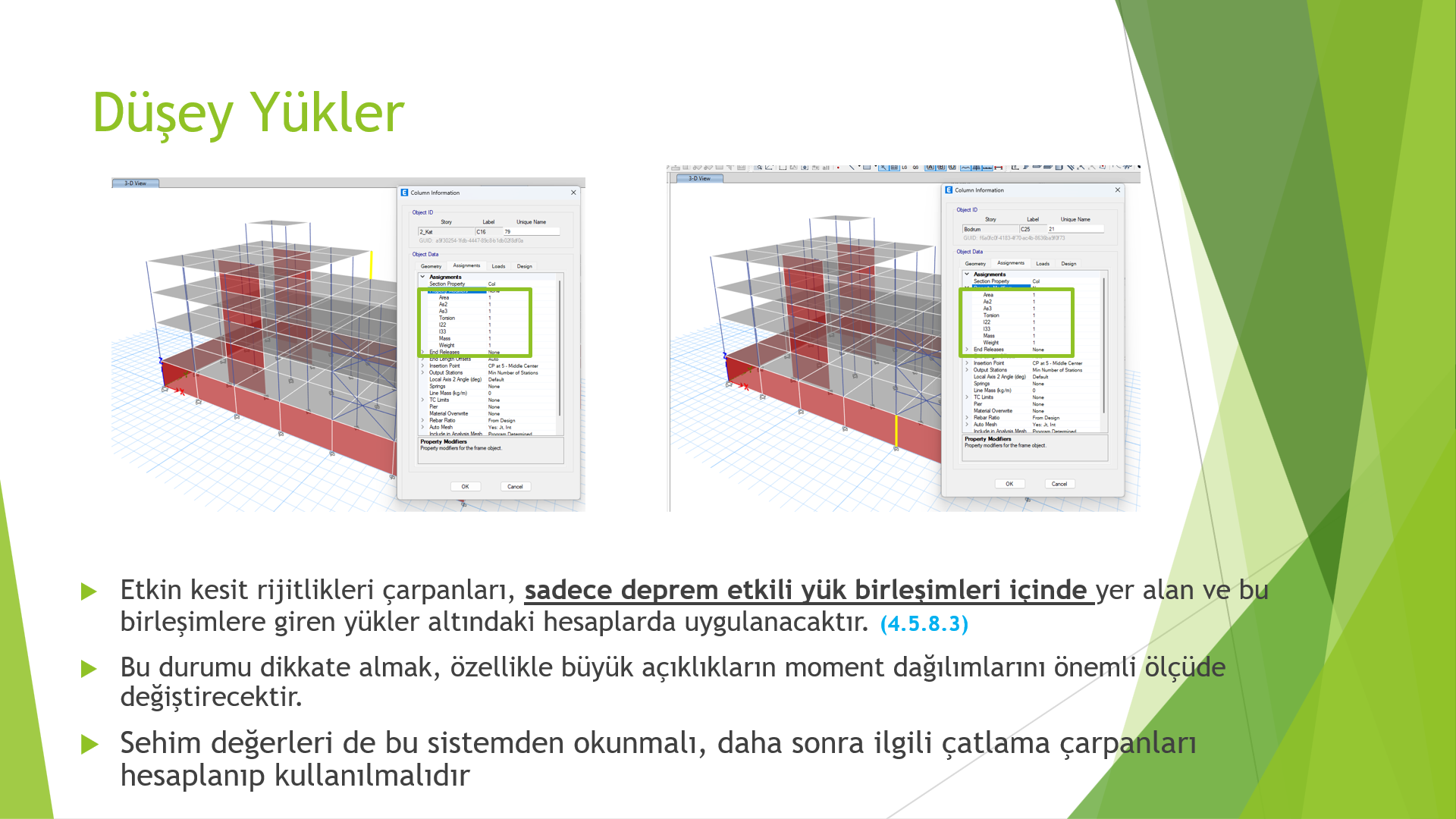

- DÜŞEY MODEL: Etkin kesit rijitliklerinin tanımlı DEĞİLDİR. Bu modelden depremsiz kombinasyonlarda kullanılacak düşey yüklerden oluşan kesit tesirleri alınır. Ayrıca sehim hesapları gibi tüm yapının şekildeğiştirmesini gerektiren hesaplara yönelik düşey etkileri altında düğüm noktası yerdeğiştirmeleri alınır.
- YATAY MODEL: Etkin kesit rijitliklerinin tanımlı olduğu, kütlelerin tüm yapıda tanımlı olduğu model. Bu modelden göreli kat ötelemeleri kontrolü gibi tüm yapının şekildeğiştirmesini gerektiren hesaplara yönelik deprem etkileri altında düğüm noktası yerdeğiştirmeleri alınır.

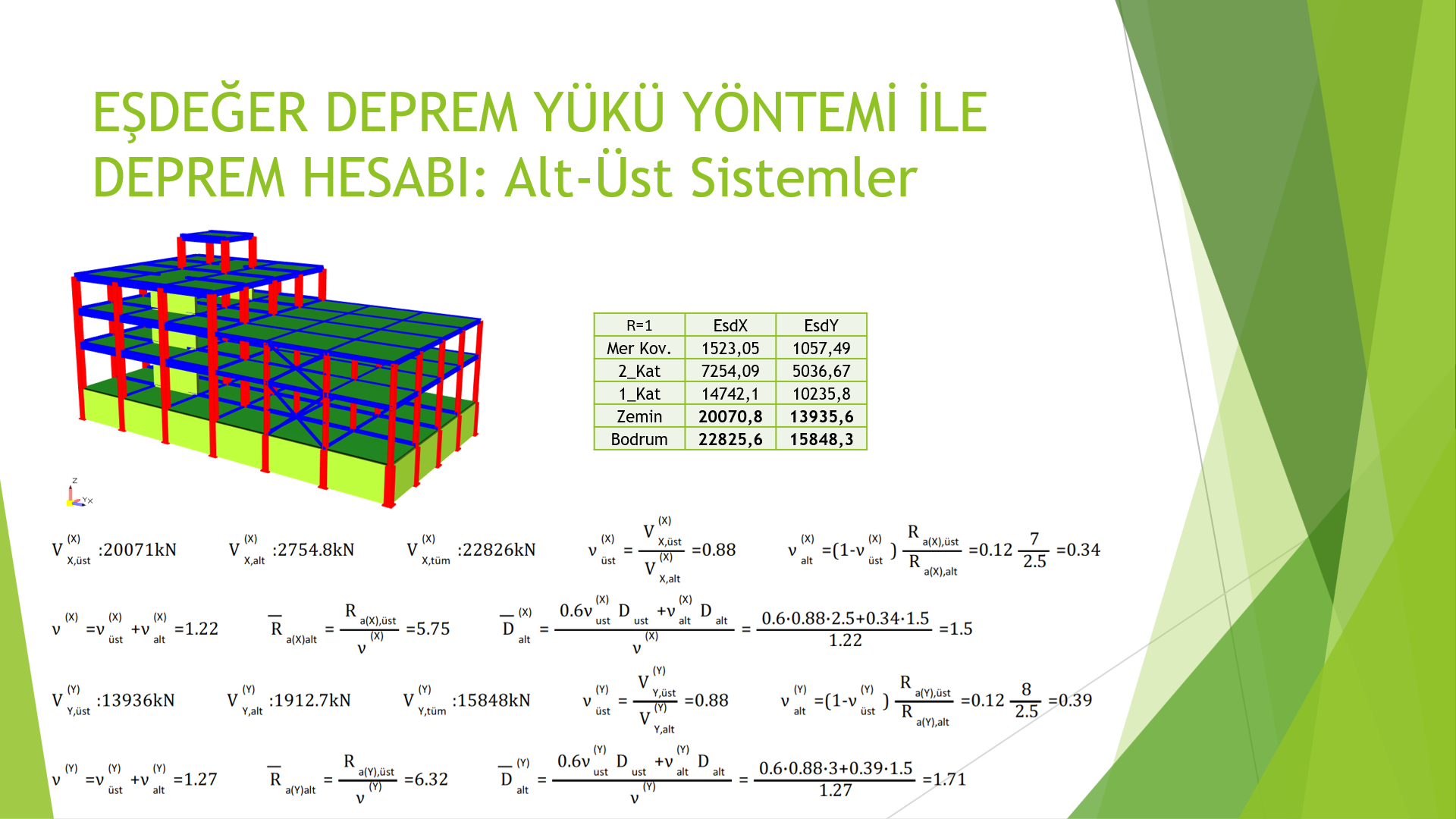

Dosyayı bütün yapıda aynı R ve D tanımlı olacak biçimde(genellikle R=1 ve D=1 alınır) ve tüm kütleler açık olarak analiz edin. Bu analiz sonucunda kat kesme kuvvetlerini elde edin. Örneğin 1 bodrum ve üstünde 4 kat bulunan bir yapıda
| R=1 | EsdX | EsdY | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Story 3 | 1523,05 | 1057,49 | |||||||
| Story 2 | 7254,09 | 5036,67 | |||||||
| Story 1 | 14742,1 | 10235,8 | |||||||
| Enterence | 20070,8 | 13935,6 | |||||||
| Basement | 22825,6 | 15848,3 |
Elde edilen kuvvetlere göre StructPlus tasarım komut dosyasına aşağıdaki satırlar girildiğinde, (sıralama: Vxust, Vyust, Vxtum, Vytum, Rxust, Ryust, Rxalt, Ryalt, Dxust, Dyust, Dxalt, Dyalt)
| A | B | C | D | E | F | G | H | I | J | K | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YapiGenel | UstTum_VRD | 20070,8 | 13935,6 | 22825,6 | 15848,3 | 7 | 8 | 2,5 | 2,5 | 2,5 | 3 | 1,5 | 1,5 |

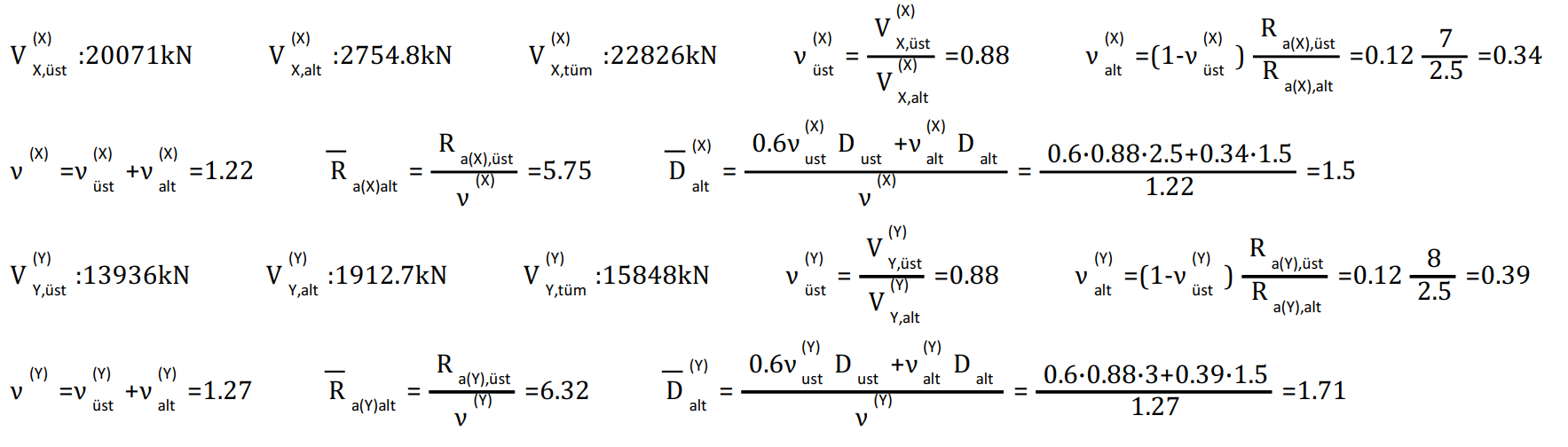

Program deprem raporunda aşağıdaki şekilde R ve D hesabı yapar

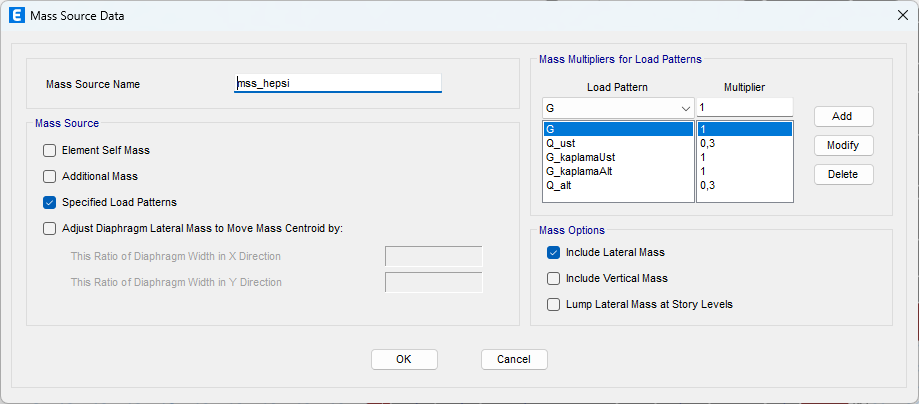

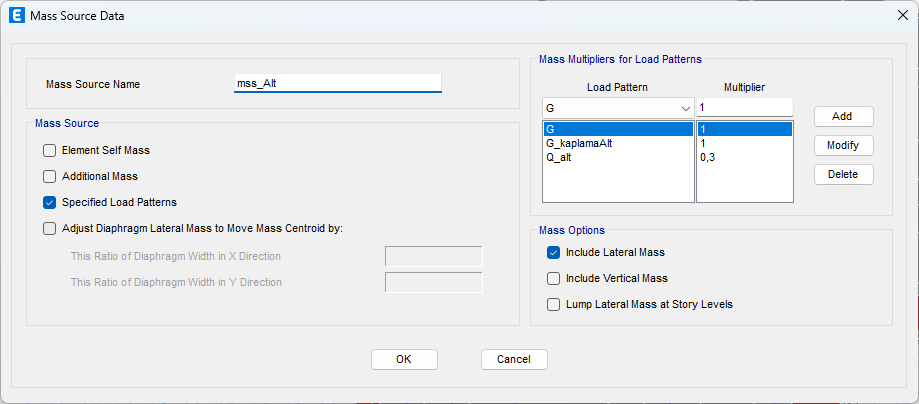

Bu hesaba göre, yapı parçalara ayrılmak istenirse, Etabs dosyasında son harfleri "hepsi", "ust" ve "alt" olan kütle tanımları yapın. Kütle tanımlarını ingilizcedeki "all","bot" ve "top" kısaltmaları ile de yapabilirsiniz:
Ayrıca tasarım komut dosyasını da aşağıdaki gibi güncelleyin
| A | B | C | D | E | F | G | H | I | J | K | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RDKatX_d | 5,75 1,5 | 7 2,5 | 7 2,5 | 7 2,5 | 7 2,5 | ||||||||
| RDKatY_d | 6,32 1,71 | 8 3 | 8 3 | 8 3 | 8 3 | ||||||||
| YapiGenel | UstTum_VRD | 20070,8 | 13935,6 | 22825,6 | 15848,3 | 7 | 8 | 2,5 | 2,5 | 2,5 | 3 | 1,5 | 1,5 |
| YapiGenel | KutleAyir | 1 4 |

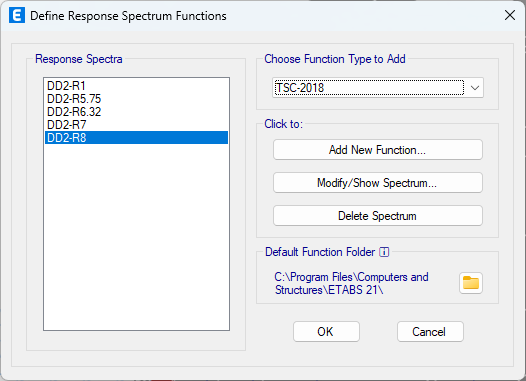

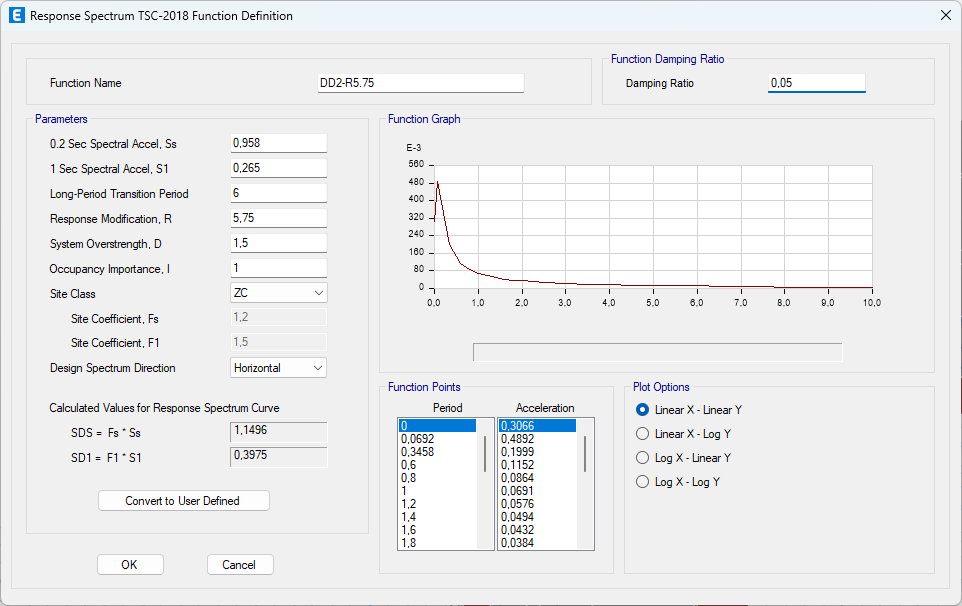

Response spektrum yüklemelerinizdeki spektrumların da güncellenmesini isterseniz, aşağıdaki şekilde spektrumları da hazırlayın

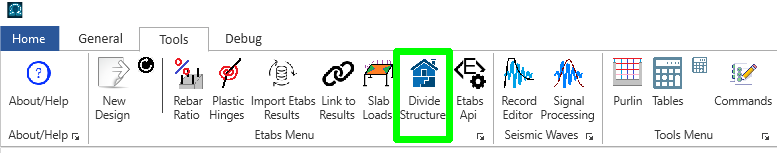

Bu hazırlıkları bitirdikten sonra, StructPlus yazılımında "Yapının Parçalara Ayrılması" komutunu çalıştırın
Parçalanacak dosyayı ve komut dosyasını seçin. Program çalışır ve şu dosyaları üretir:
- Kütlelerin yapıda sadece ilgili katlarda tanımlı olduğu üst ve alt yapı modelleri
- Düşey yüklerin alınacağı ve etkin rijitliklerin silindiği analiz modeli
- Kütlelerin bütün yapıda tanımlı olduğu, genellikle şekildeğiştirmelerin alınacağı analiz modeli

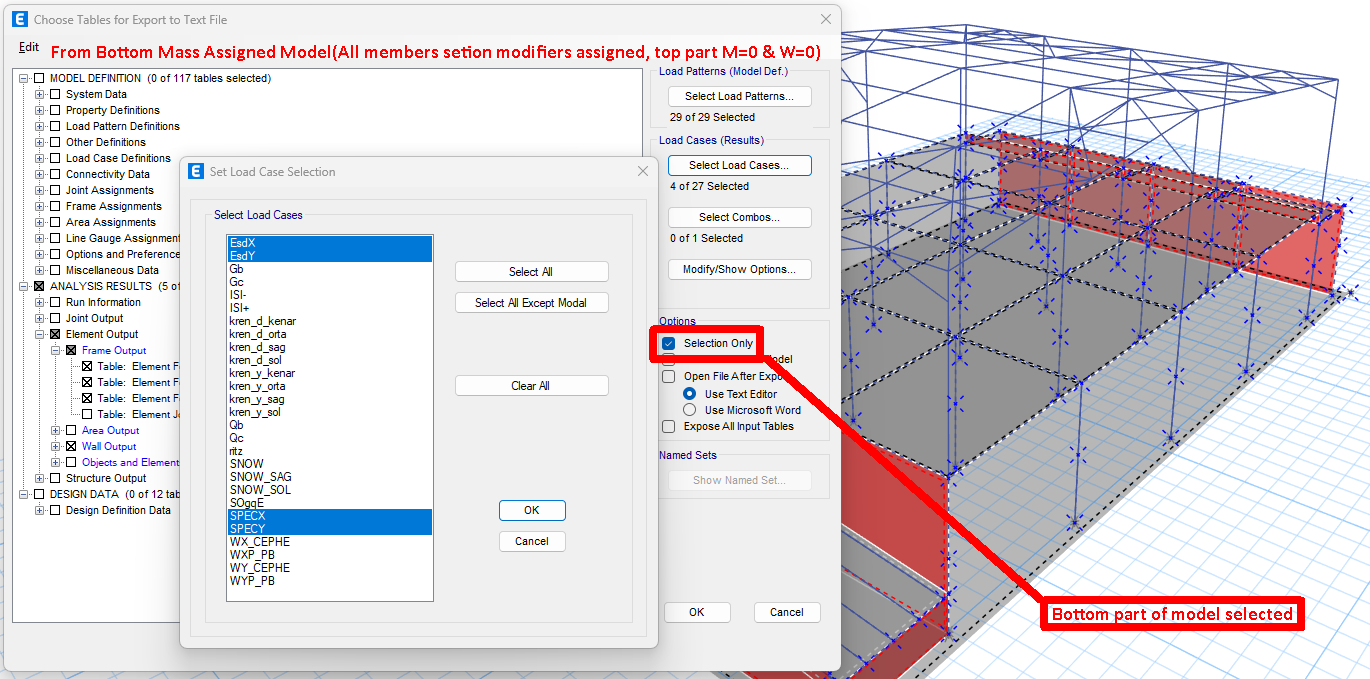

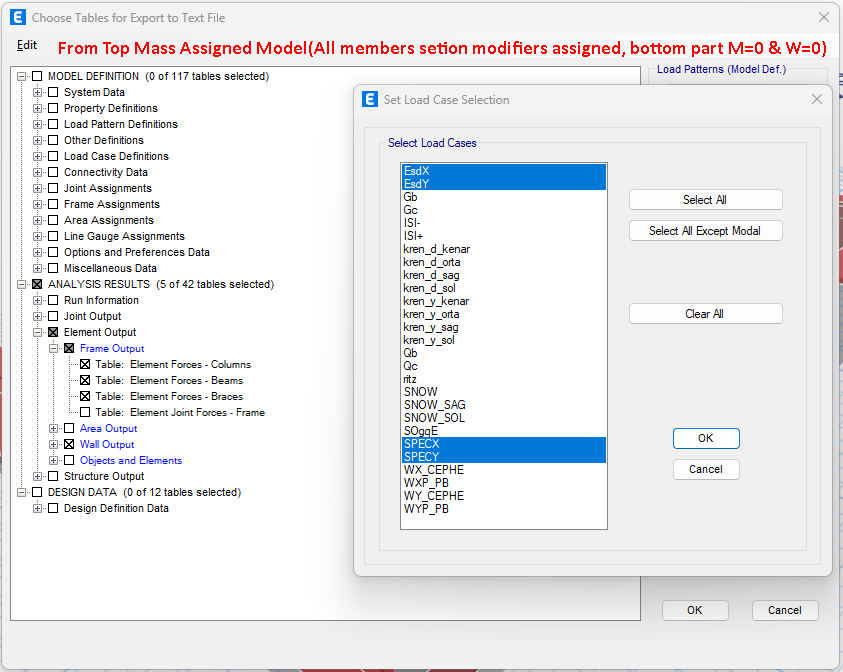

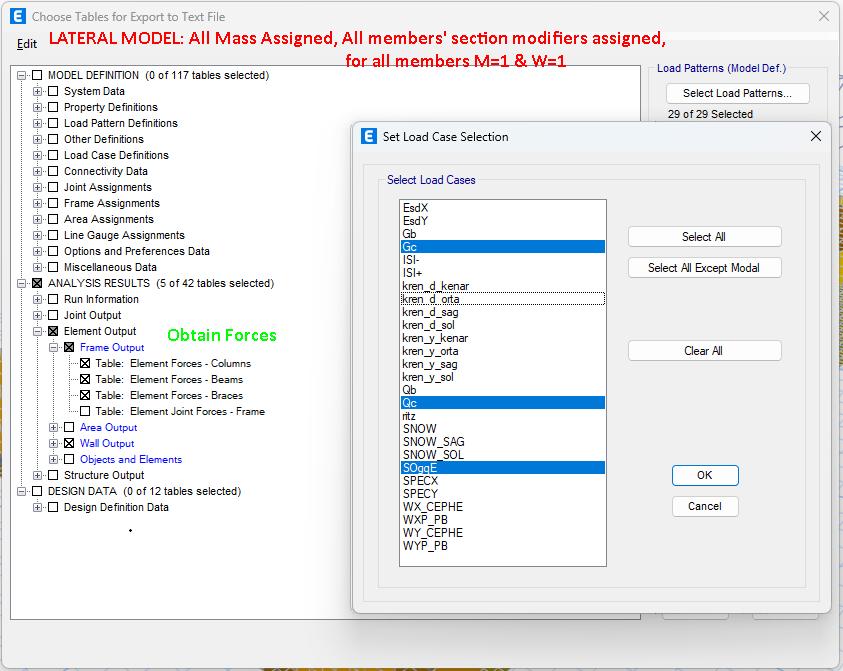

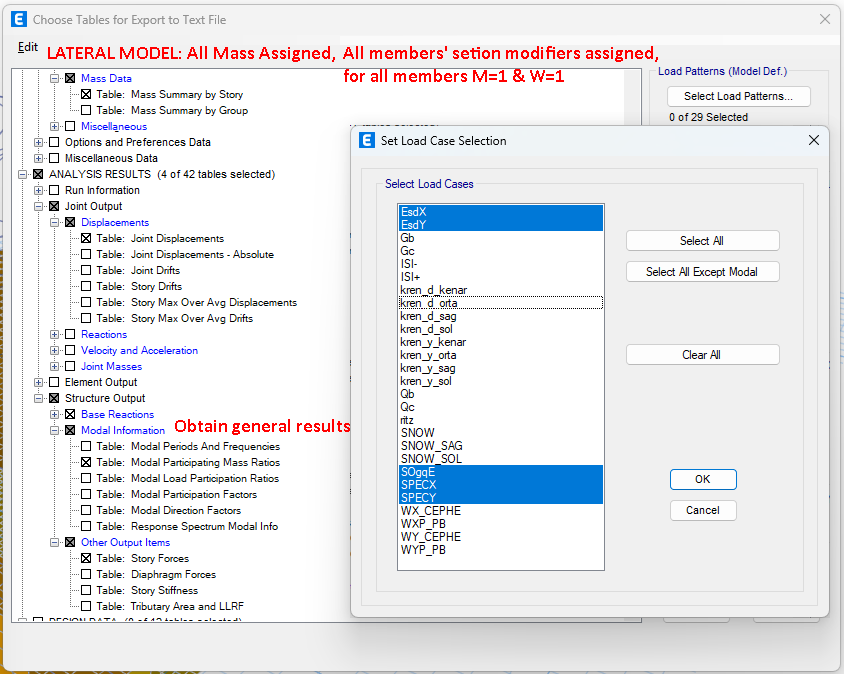

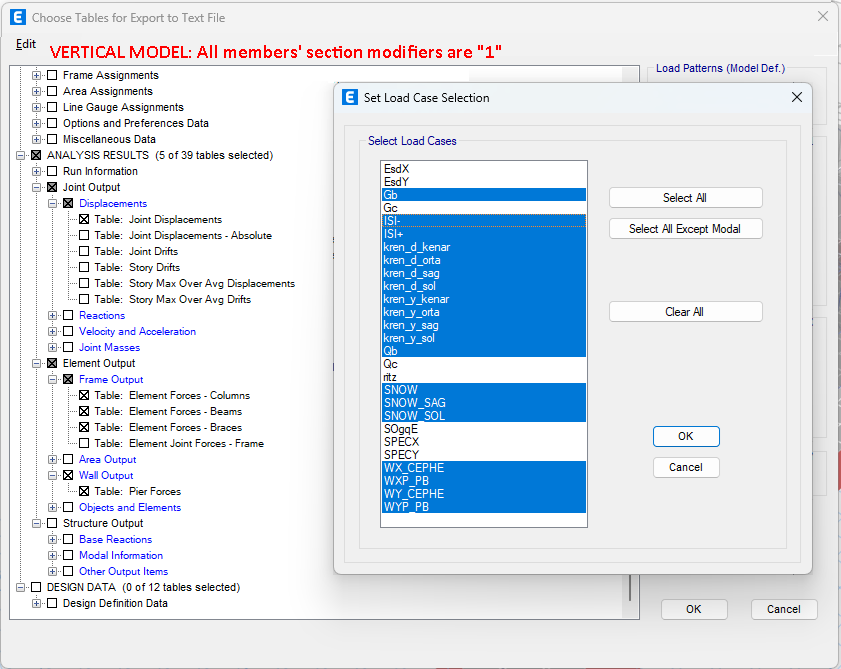

Dosyalar analiz edildikten sonra genelde şu çıktılar alınır:

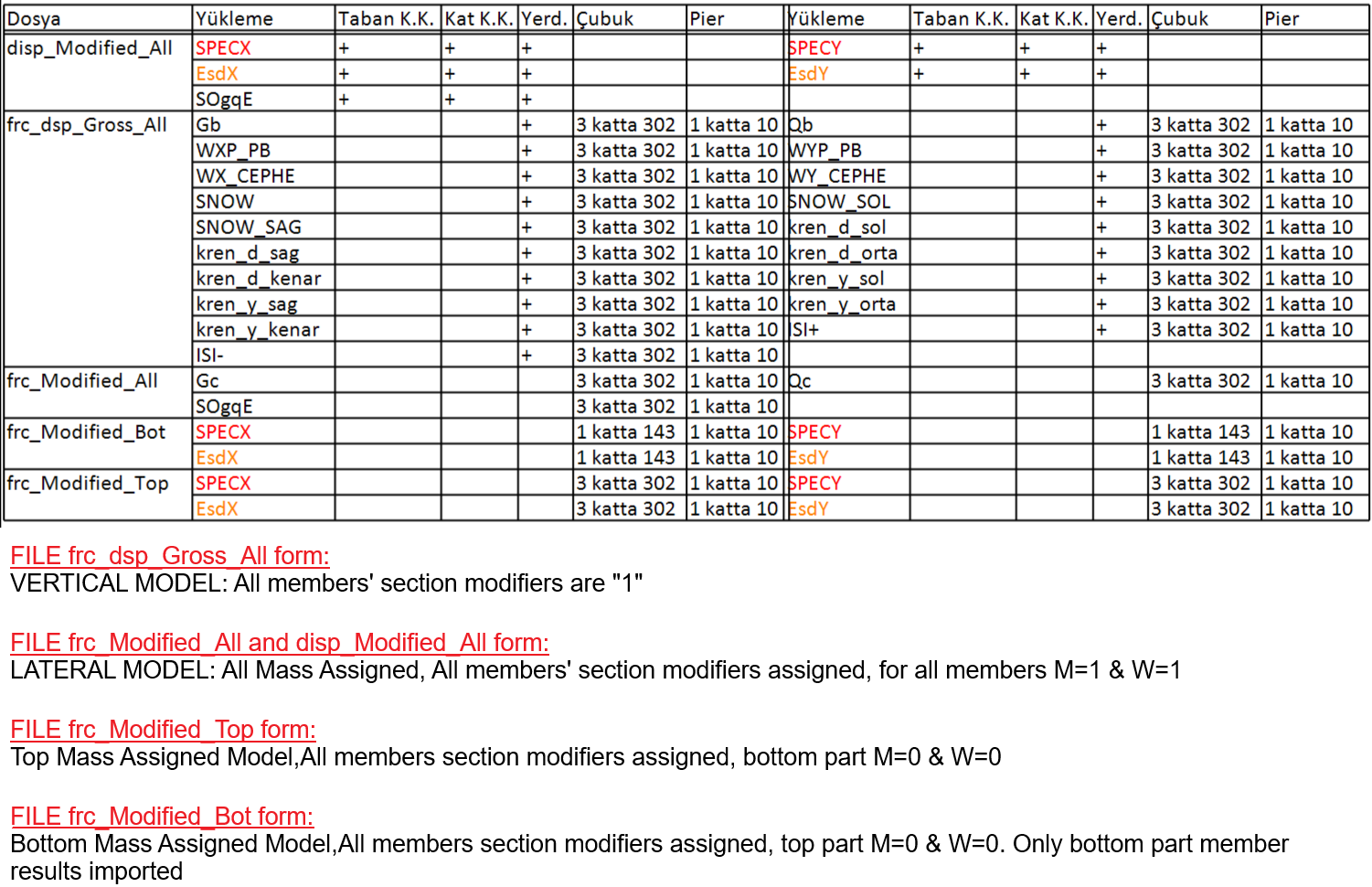

Alınan dosyalar ile kesit tasarımları yapılır. Kesit tasarımlarını kendi hesap metotlarınız ile yapabilirsiniz veya StructPlus yazılımından da yararlanabilirsiniz. StructPlus yazılımı alınan dosyalar hakkında bir tablo oluşturur, bu tablodan alınan verilerin içeriği kontrol edilir
